Ééndraadschema van een villa met kelderbord

Het grootste voorbeeld van de galerij: een vrijstaande woning met kelder, gelijkvloers, verdieping en zolder. Driefasig aangesloten, tien differentiëlen, veertig automaten en een tweede verdeelbord in de kelder. Er zit domotica in, een laadpaal, een warmtepomp, zonnepanelen en een thuisbatterij. Het ééndraadschema telt zeven bladen. Hier staan er twee die je in de kleinere voorbeelden niet tegenkomt, en twee stukken van het situatieschema.

Hoe de zeven bladen verdeeld zijn

• Hoofdbord, blad 1 tot 5. De aansluiting, de algemene differentieel A van 300 mA (selectief), de verlichting en de domotica rechtstreeks daaronder, en de differentiëlen B tot G van 30 mA: keuken, natte ruimtes, stopcontacten gelijkvloers, stopcontacten verdiepingen, buiten en laadpaal.
• Verdeelbord kelder, blad 1 en 2. De differentiëlen H (warmtepomp), I (omvormer en thuisbatterij) en J (kelder). Elk verdeelbord krijgt een eigen reeks bladen met zijn naam bovenaan.

Hoofdbord, blad 2: domotica en de voeding van het kelderbord

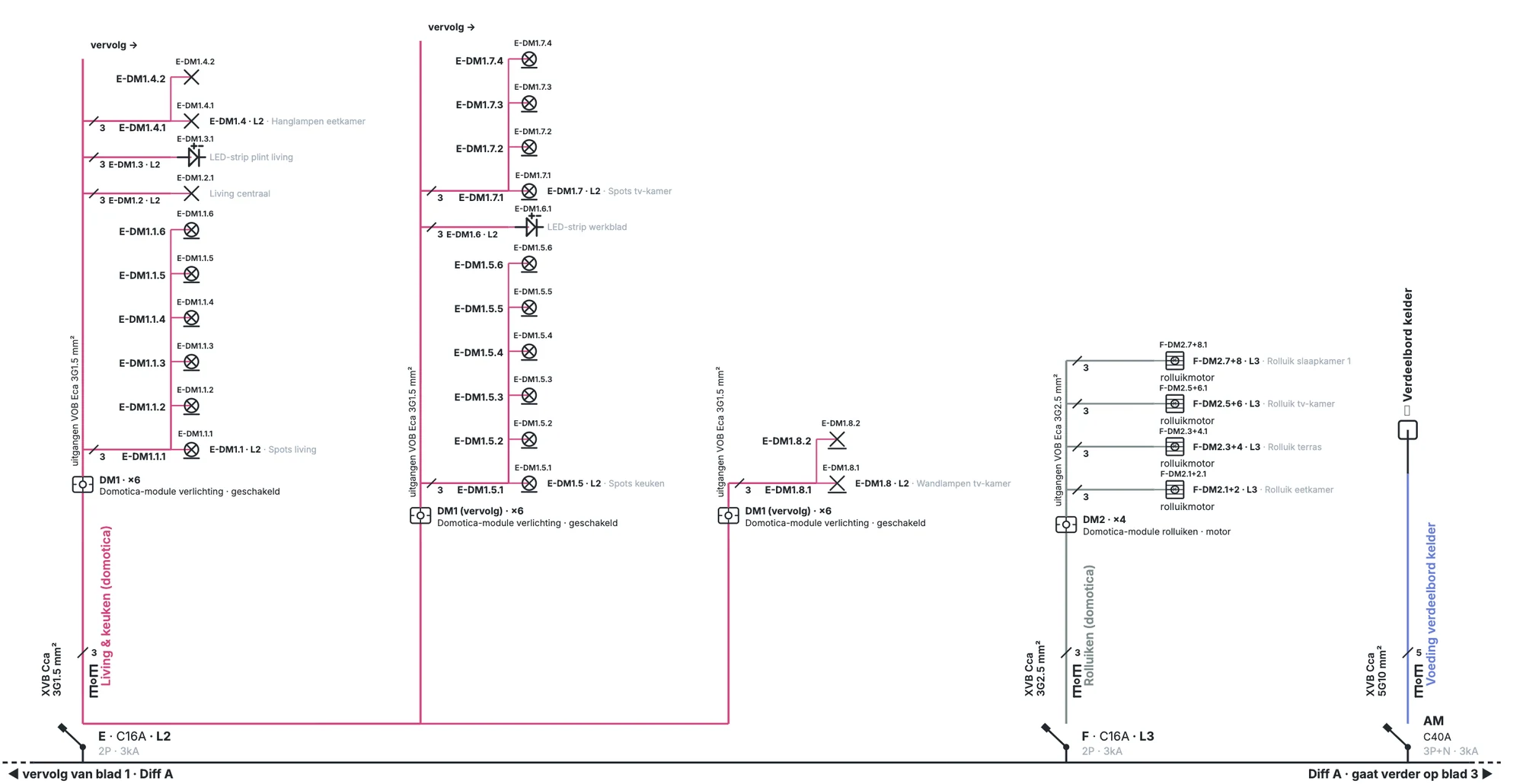

1. Linksonder "vervolg van blad 1 · Diff A". Alles op dit blad hangt rechtstreeks onder de algemene 300 mA. Rechtsonder loopt dezelfde lijn door naar blad 3.
2. Kring E (C16A, fase L2) voedt domotica-module DM1. De module schakelt acht uitgangen: spots in de living, de centrale lamp, een ledstrip, hanglampen in de eetkamer, spots en een ledstrip in de keuken, spots en wandlampen in de tv-kamer. De grijze naam naast elke uitgang zegt wat ze bedient. Het "×6" naast DM1 telt geen uitgangen, maar de drukknoppen die de module bedienen: zes domotica-drukknoppen op het gelijkvloers, op de busvoeding (kring S).
3. Lees een code als E-DM1.5.3 van links naar rechts: kring E, module DM1, uitgang 5, punt 3. Zo blijft elke spot apart terug te vinden op het situatieschema.
4. Past een module niet in één kolom, dan staat bovenaan "vervolg" en gaat ze verder in de volgende kolom, met "DM1 (vervolg)" eronder.
5. Kring F voedt de rolluikmodule DM2. Elke rolluikmotor gebruikt twee uitgangen, op en neer: daarom staat er F-DM2.1+2. Het "×4" ernaast zijn de vier drukknoppen voor de rolluiken.
6. Kring AM, helemaal rechts, is een automaat van 40 A, driefasig (3P+N), met een kabel van 5G10 mm². Hij voedt het verdeelbord in de kelder; bovenaan de lijn staat dat bord. Via AM hangen ook de differentiëlen H, I en J van het kelderbord onder de algemene differentieel; op blad 1 staat die als "300mA · Type A · S".

Verdeelbord kelder, blad 2: differentieel J

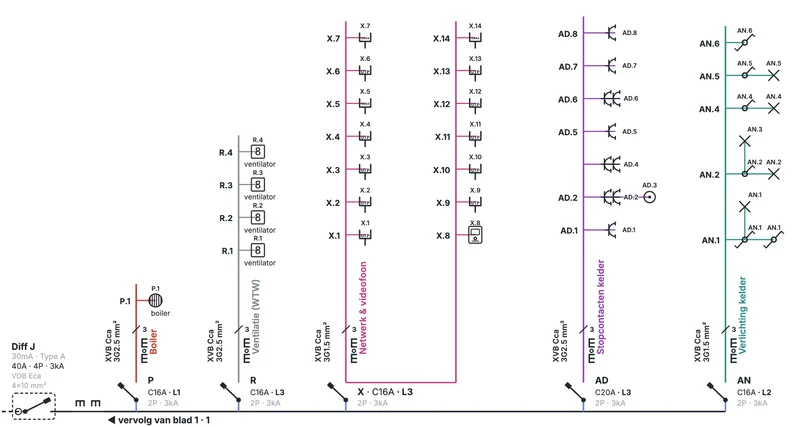

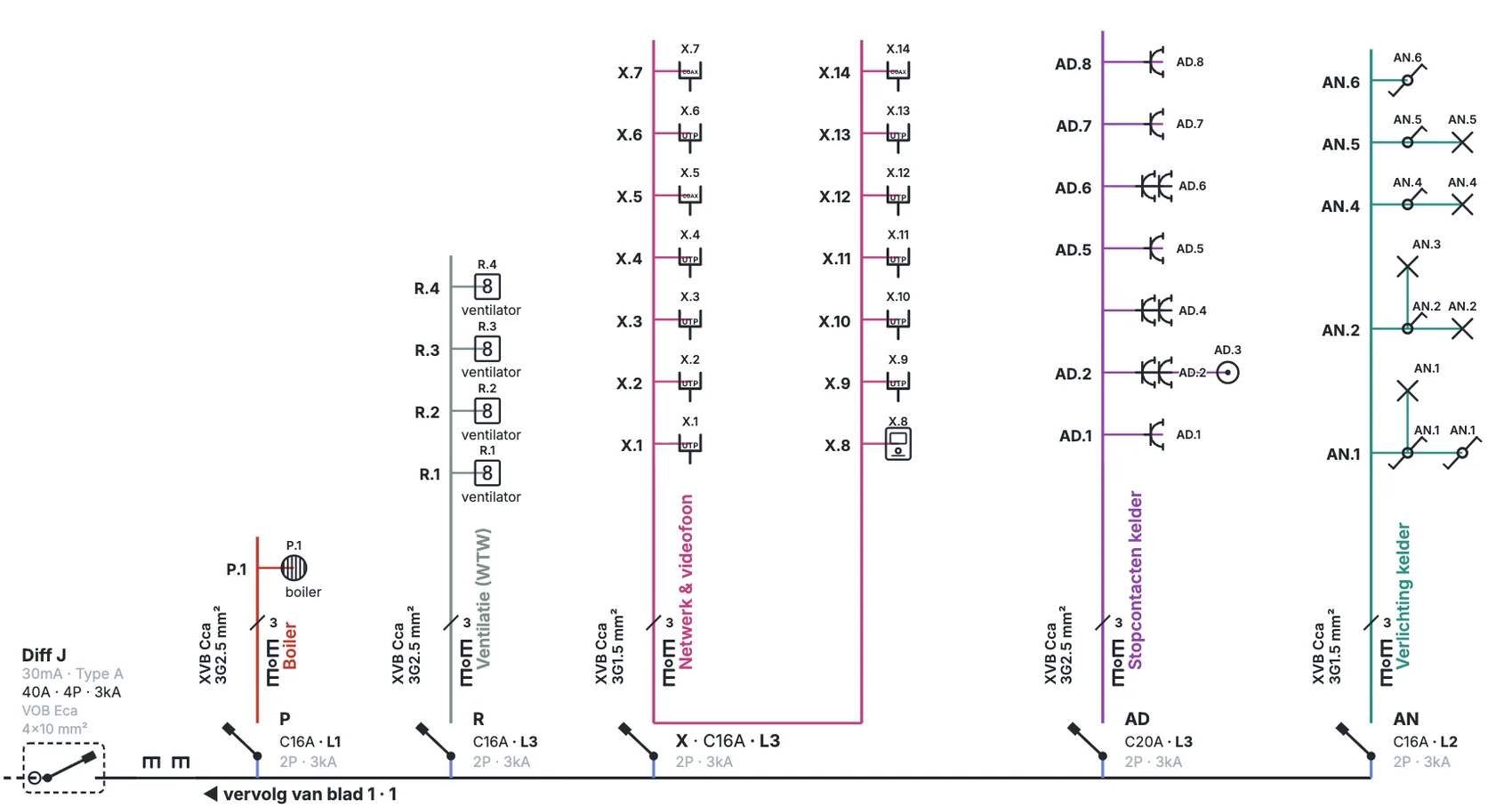

Het kelderbord heeft zijn eigen reeks. Op het eerste blad komt de voeding binnen vanuit het hoofdbord, via automaat AM, met de differentiëlen H en I. Dit tweede blad pikt de lijn op met "vervolg van blad 1" en toont differentieel J: 30 mA, type A, 40 A, vierpolig, zoals alle differentiëlen van deze villa.

• P, de boiler, op fase L1.
• R, de ventilatie (WTW), met vier punten. R.4 is de unit zelf, op de zolder.
• X, netwerk en videofoon, met veertien punten verspreid over het hele huis.
• AD en AN: de stopcontacten en de verlichting van de kelder.

Merk op dat een kring niet op het blad van zijn bouwlaag staat, maar op het blad van het bord waar hij vertrekt. Kring X vertrekt in de kelder en heeft toch punten tot op de zolder.

Waar "Type B" op de bladen staat

Bij twee differentiëlen van de villa staat "30mA · Type B" in plaats van "Type A". Die bladen staan niet in de galerij, maar je vindt ze in het dossier: G op blad 5 van het hoofdbord, met de laadpaal van 11 kW (een driefasige kring met vijf geleiders), en I op blad 1 van het kelderbord, met de omvormer van de zonnepanelen en de thuisbatterij.

Dat de omvormer een eigen 30 mA krijgt, is een keuze van dit voorbeelddossier. Een omvormer mag ook rechtstreeks onder de algemene 300 mA, en een 30 mA kan bij een omvormer hinderlijk uitschakelen. Waarom een laadpaal of omvormer een type B vraagt en wanneer een type A volstaat, lees je in het hoofdstuk over differentiëlen van een naslagwerk over het ééndraadschema. Wat aanvaard wordt, beslist de keurder.

Het situatieschema: zolder en technische ruimte

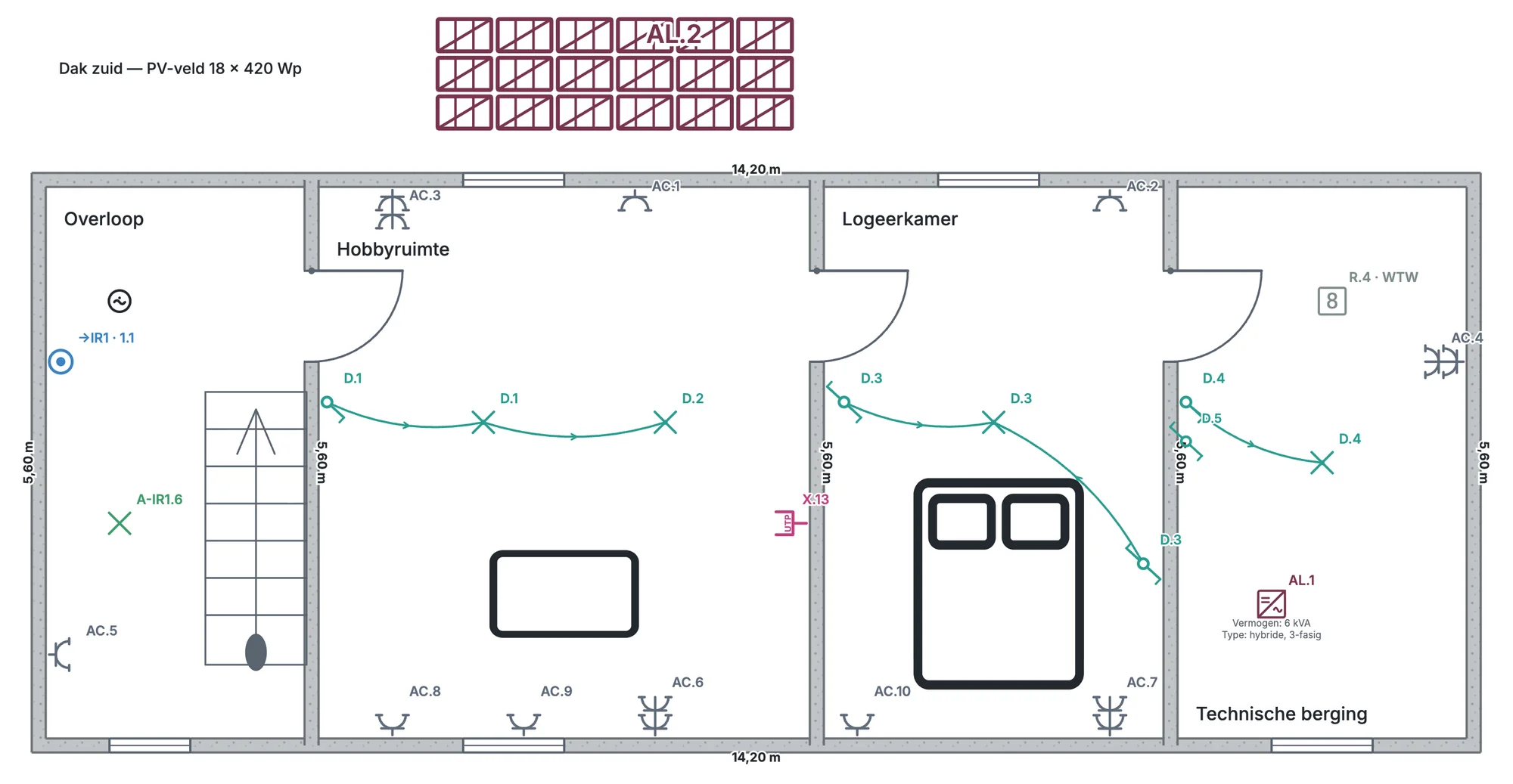

Boven het plan van de zolder staat het PV-veld op het zuiddak: achttien panelen van 420 Wp, samen één punt, AL.2. De omvormer, AL.1, hangt in de technische berging, met zijn gegevens erbij: 6 kVA, hybride, driefasig. In dezelfde ruimte staat de ventilatie-unit (R.4), de unit van kring R uit het kelderbord. Op de overloop zit een drukknop van het impulsrelais van de traphal.

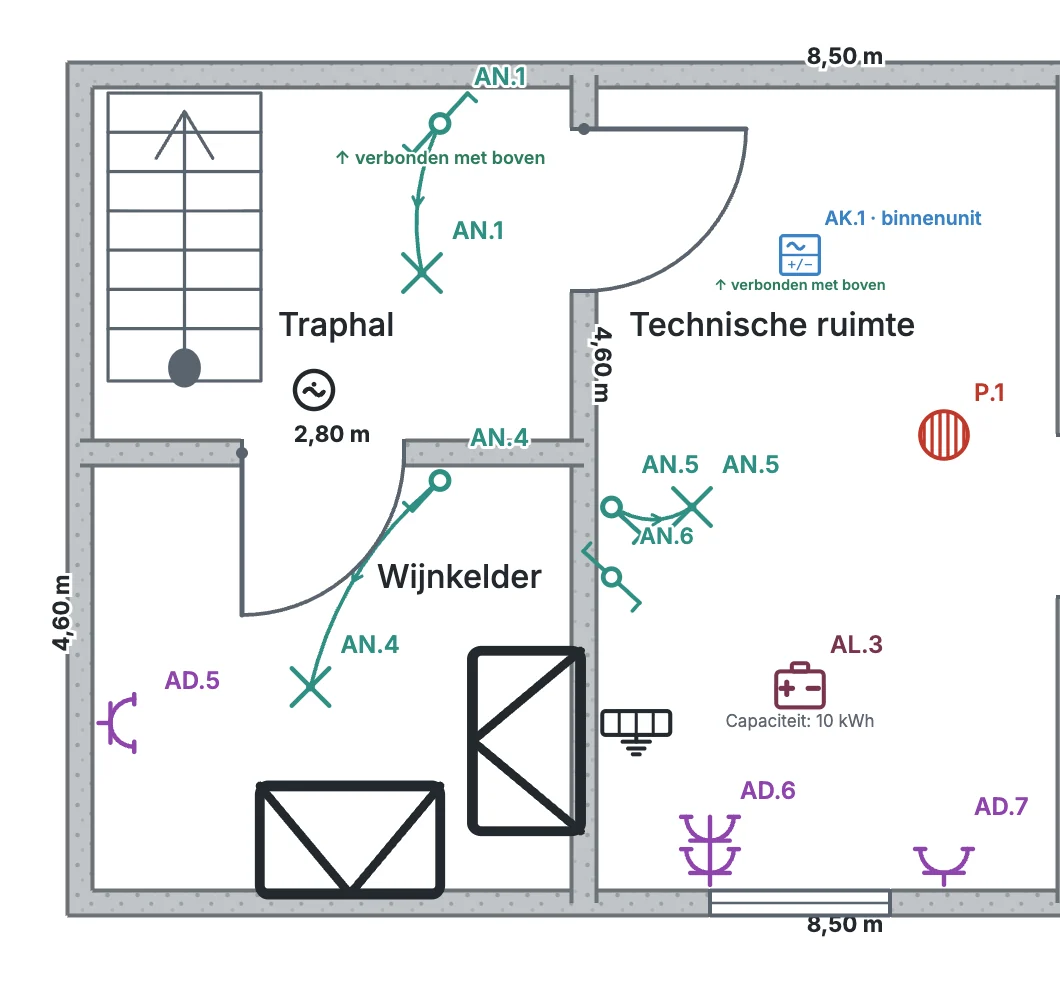

In de technische ruimte van de kelder staan de binnenunit van de warmtepomp (AK.1), de thuisbatterij van 10 kWh (AL.3), de boiler (P.1) en de hoofdaardingsklem. De vermelding "verbonden met boven" betekent dat een punt een tegenhanger heeft op de bouwlaag erboven: de wisselschakelaar van de kelderverlichting (AN.1), die samenwerkt met een wisselschakelaar op het gelijkvloers, en de binnenunit (AK.1), die verbonden is met de thermostaat in de living.

Kring AL loopt zo over drie plaatsen: de omvormer op de zolder, de panelen op het dak en de batterij in de kelder. Op het ééndraadschema staan ze samen op één kring, elk met een eigen punt.

Wat de villa toont en de kleinere voorbeelden niet

• Een driefasige aansluiting, met bij elke tweepolige kring de fase waarop hij zit.
• Een tweede verdeelbord met een eigen reeks bladen en een voedingskring op het hoofdbord.
• Twee differentiëlen van type B.
• Domotica-modules, een impulsrelais en een relais, met hun uitgangen als aparte codes.
• Reserve-automaten die op het schema blijven staan, ook zonder kabel.
