Ééndraadschema van een rijwoning

Een gewone rijwoning: beneden een gang met de trap, een living aan de straat, een open keuken aan de tuinkant en een berging; boven twee slaapkamers en een badkamer. Tien automaten, twee differentiëlen in cascade, en een ééndraadschema dat over twee bladen loopt. Daarmee zie je hoe een schema doorloopt van het ene blad naar het andere.

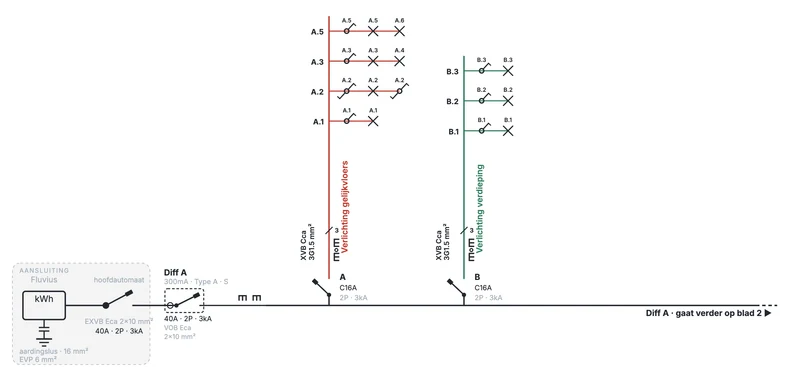

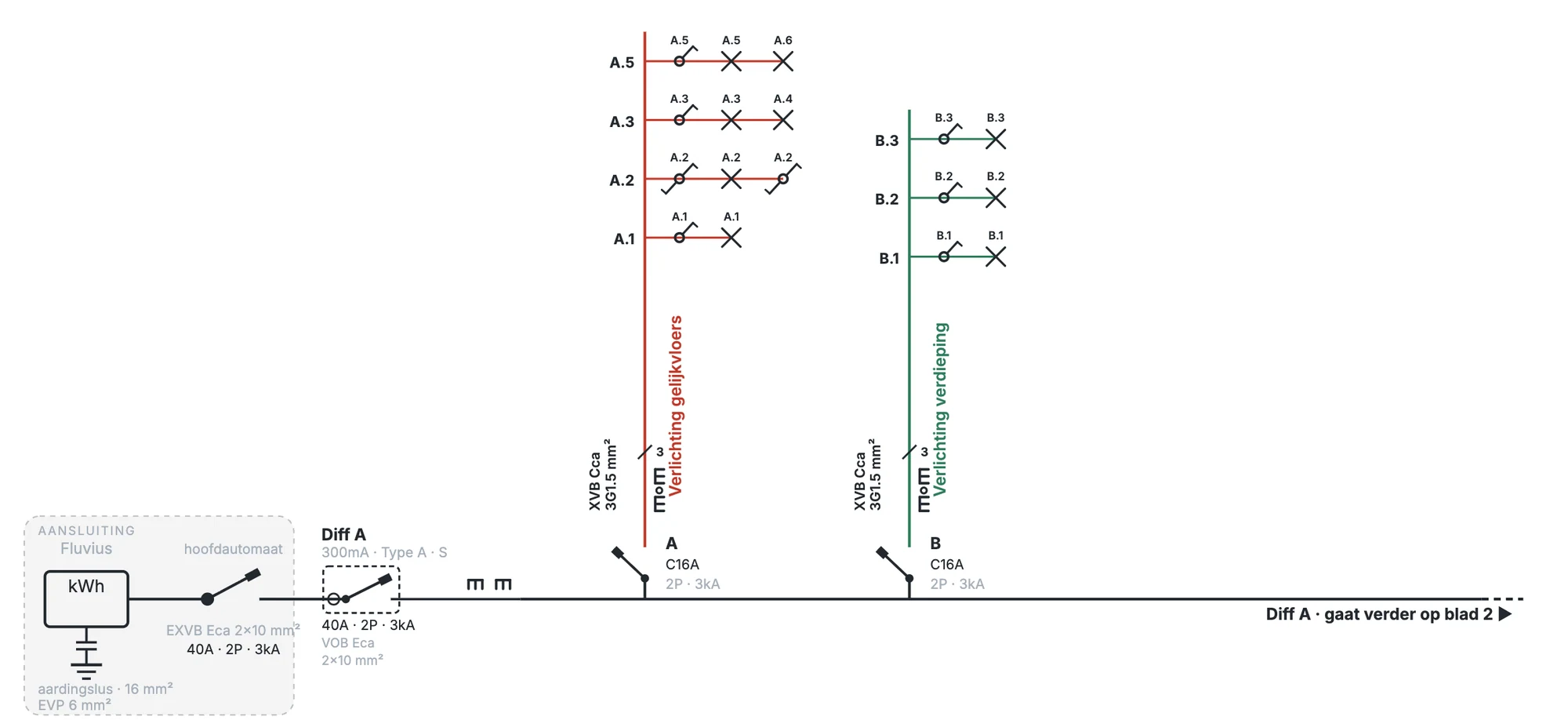

Blad 1: aansluiting, 300 mA en de verlichting

1. Aansluiting en hoofdautomaat zoals bij het appartement: eenfasig, 40 A, met de aarding in het kader linksonder.
2. Differentieel A: "300mA · Type A · S". Dit is de algemene differentieel. De S (selectief) staat erbij omdat A nog een tweede differentieel voedt: B, op blad 2. Bij het appartement, met maar één differentieel, ontbreekt die letter.
3. Kring A, verlichting gelijkvloers. A.1 is de berging. A.2 is de ganglamp, met twee schakelaars op één tak: een wisselschakeling, bediend aan de voordeur en aan de deur naar de living. A.3 en A.4 zijn de twee lampen van de living op één schakelaar, A.5 en A.6 die van de keuken.
4. Kring B, verlichting verdieping. Overloop, slaapkamer 1 en slaapkamer 2, elk met een eigen schakelaar.
5. Rechts onderaan staat "Diff A · gaat verder op blad 2". De lijn van differentieel A loopt dus door op het volgende blad.

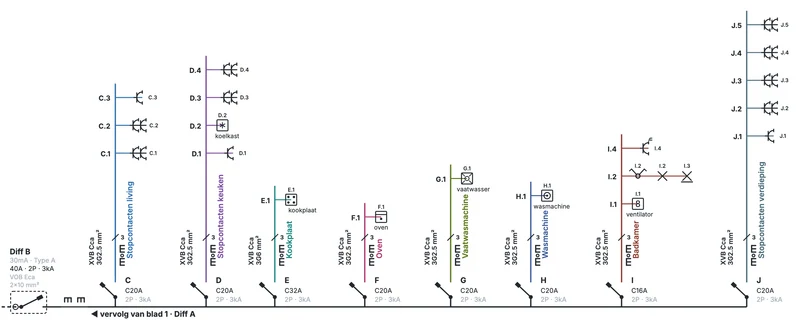

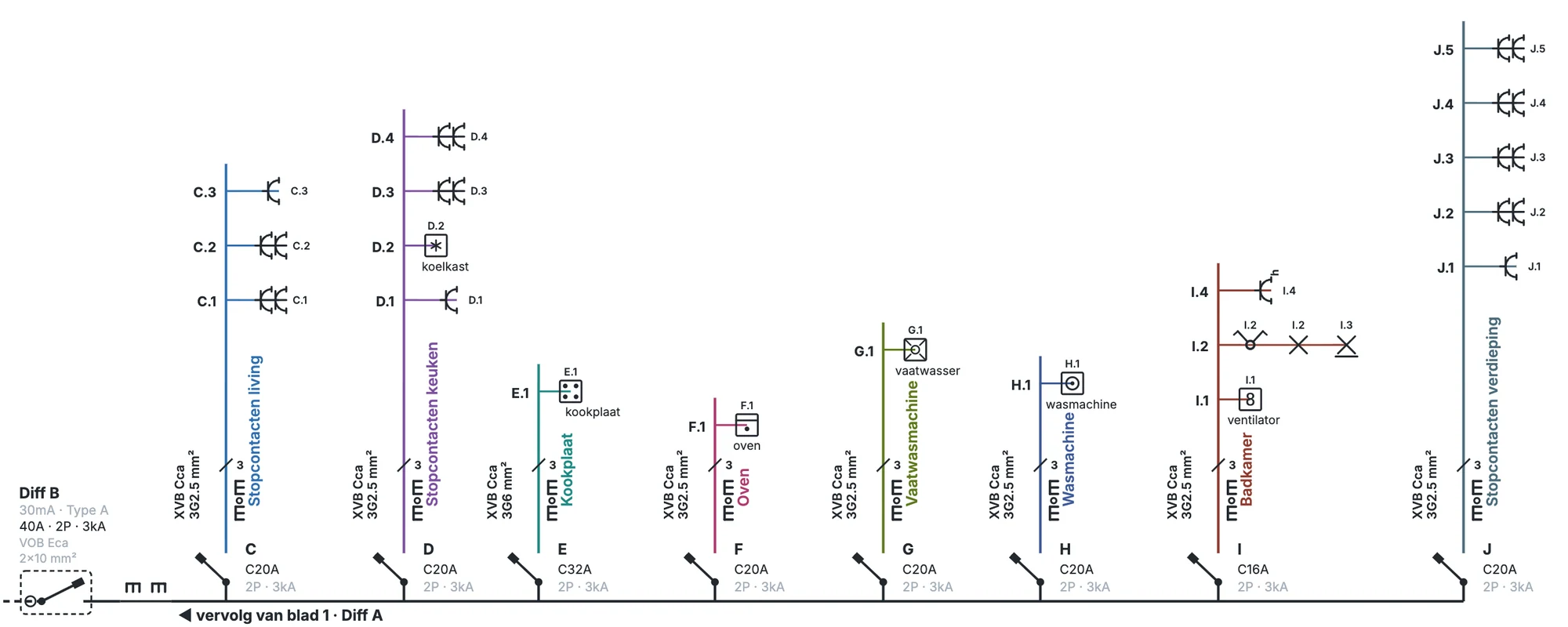

Blad 2: de 30 mA met acht kringen

Linksonder staat "vervolg van blad 1 · Diff A": hier pikt het schema de lijn van blad 1 weer op. Differentieel B, 30 mA type A, hangt onder A en voedt acht kringen:

• C en D, stopcontacten living en keuken. In de keuken hangt ook de koelkast (D.2) op de stopcontactenkring.
• E, de kookplaat, op 32 A en 6 mm², de zwaarste kring van de woning.
• F, G en H: oven, vaatwasmachine en wasmachine, elk op een eigen kring van 20 A.
• I, de badkamer: ventilator (I.1), het lichtpunt met een tweepolige schakelaar en de wandlamp (I.2 en I.3), en een waterdicht stopcontact (I.4).
• J, stopcontacten verdieping: vijf punten in de twee slaapkamers.

Ook hier: acht automaten achter één 30 mA. De verlichting hangt er bewust niet achter, zodat een fout in een toestel het licht niet uitschakelt.

Het situatieschema van beide bouwlagen

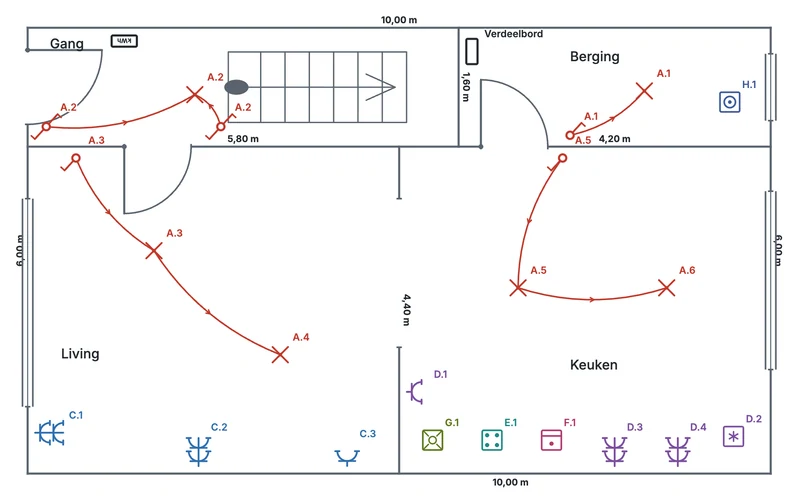

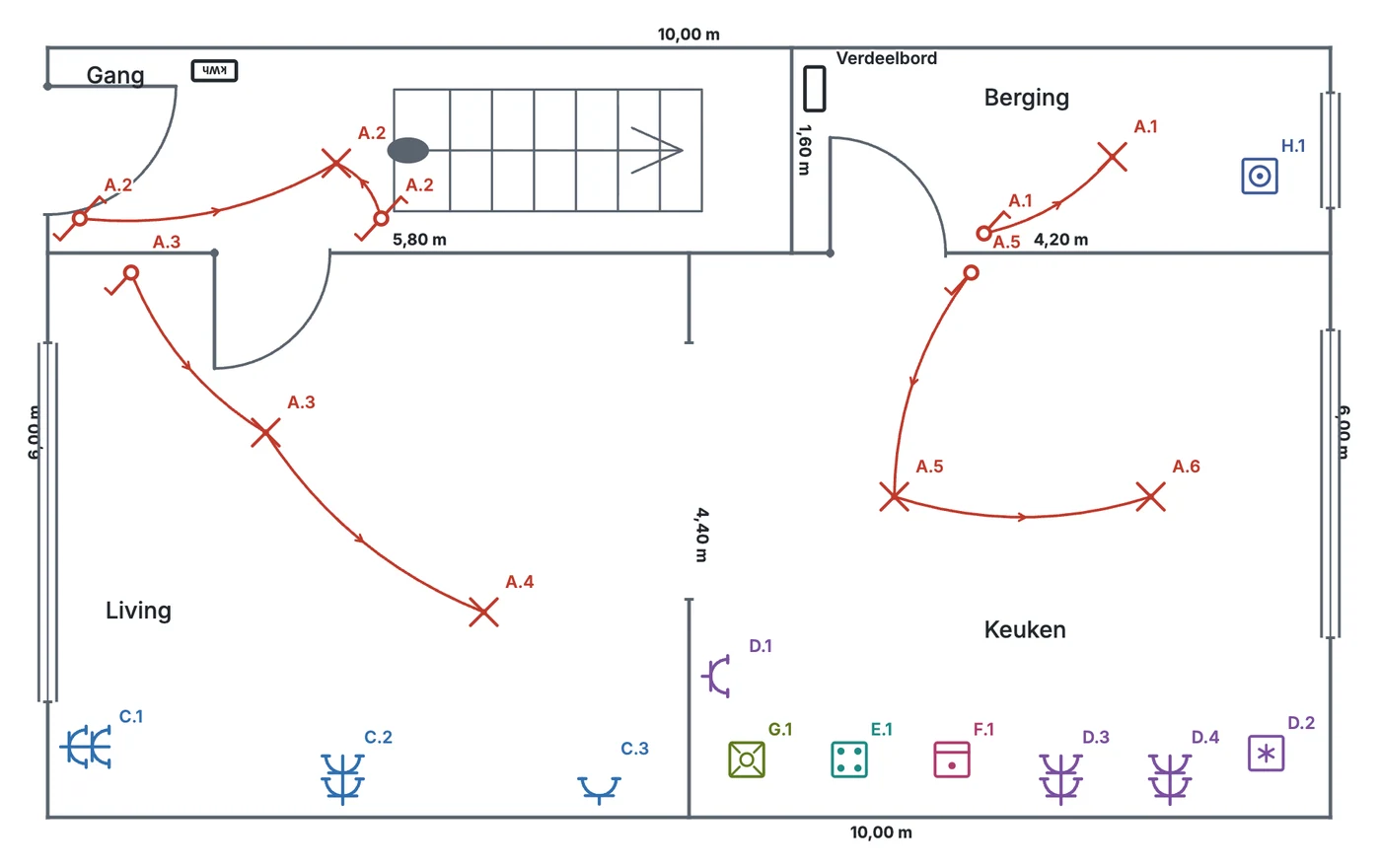

Op het gelijkvloers zie je de teller in de gang, vlak achter de voordeur, en het verdeelbord in de berging. De ganglamp A.2 heeft twee schakelaars, één bij de voordeur en één bij de deur naar de living. In de keuken staan kookplaat (E.1), oven (F.1) en vaatwasmachine (G.1) op een rij, met de stopcontacten van kring D ernaast.

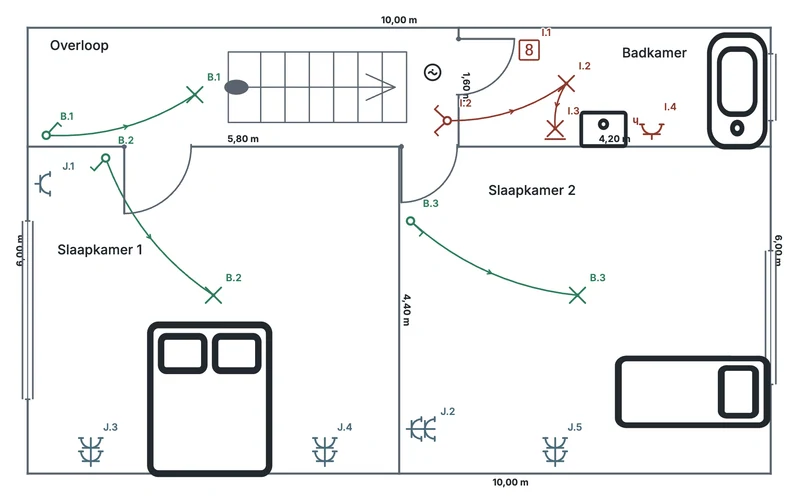

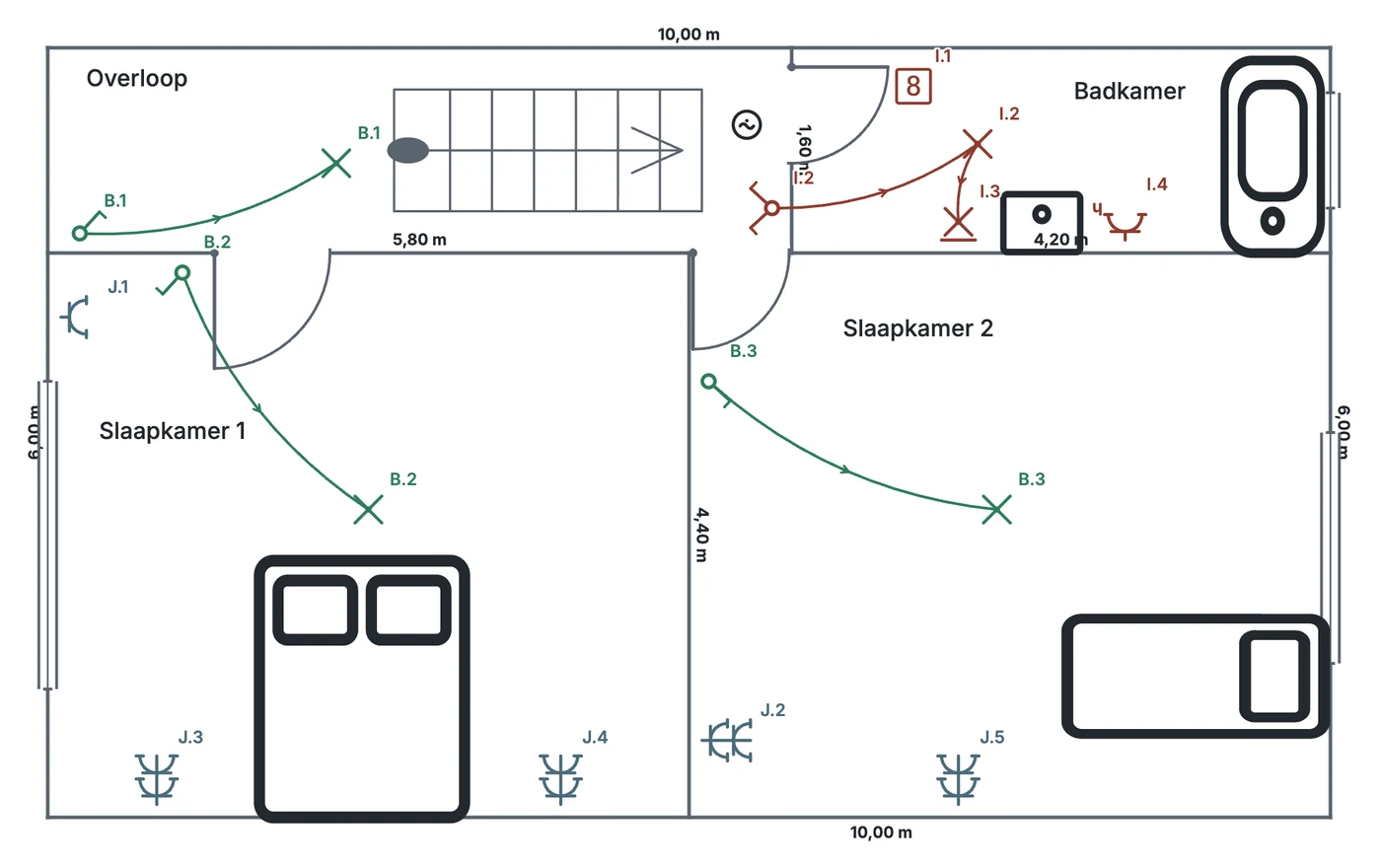

Boven ligt de badkamer net boven de berging. De schakelaar van de badkamer hangt op de overloop, naast de deur. De rookmelder op de overloop heeft geen code: hij hangt aan geen kring en staat dus niet op het ééndraadschema. De trap staat op beide plannen op dezelfde plaats.

Leg de twee plannen naast blad 1: elk lichtpunt van kring A ligt op het gelijkvloers, elk van kring B op de verdieping. Bij de stopcontacten van blad 2 is het net zo: C en D beneden, J boven.

Twee bladen lezen als één schema

Een ééndraadschema dat niet op één blad past, wordt verdeeld, maar het blijft één schema. Twee dingen houden het leesbaar:

• Op de plaats waar een lijn het blad verlaat, staat naar welk blad ze gaat en van welke differentieel ze komt.
• Op het volgende blad begint dezelfde lijn met een pijl en "vervolg van blad 1", met de differentieel erbij.

Zo kan je elk blad apart lezen en toch de hele boom volgen: hoofdautomaat, differentieel A, en daaronder differentieel B met zijn acht kringen. In de villa loopt hetzelfde over zeven bladen en twee verdeelborden.
