Galerie d'exemples

Schémas unifilaires de trois logements, expliqués feuille par feuille

Un appartement, une maison mitoyenne et une villa : trois logements fictifs, avec des schémas tirés directement de SUPLAN. Pour chacun : le schéma du tableau, un extrait du schéma de situation et un commentaire qui part du raccordement et va jusqu'au dernier point.

Réalisez un tel schéma dans SUPLAN

L'essai dure 7 jours, sans carte bancaire. Vous travaillez sur un seul dossier de deux étages au maximum, et le PDF porte un filigrane. Ensuite, SUPLAN coûte à partir de 35 € par mois hors TVA, résiliable chaque mois.

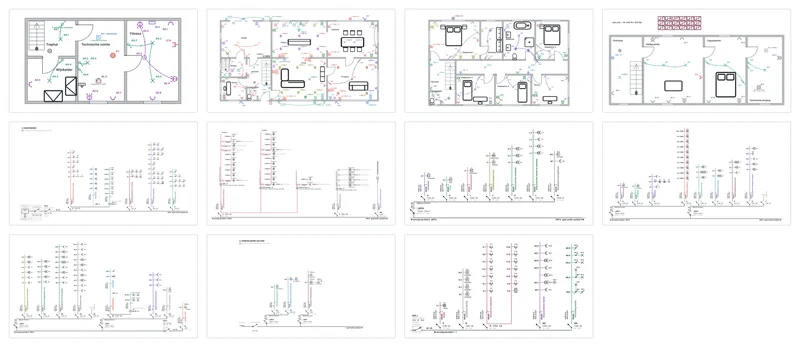

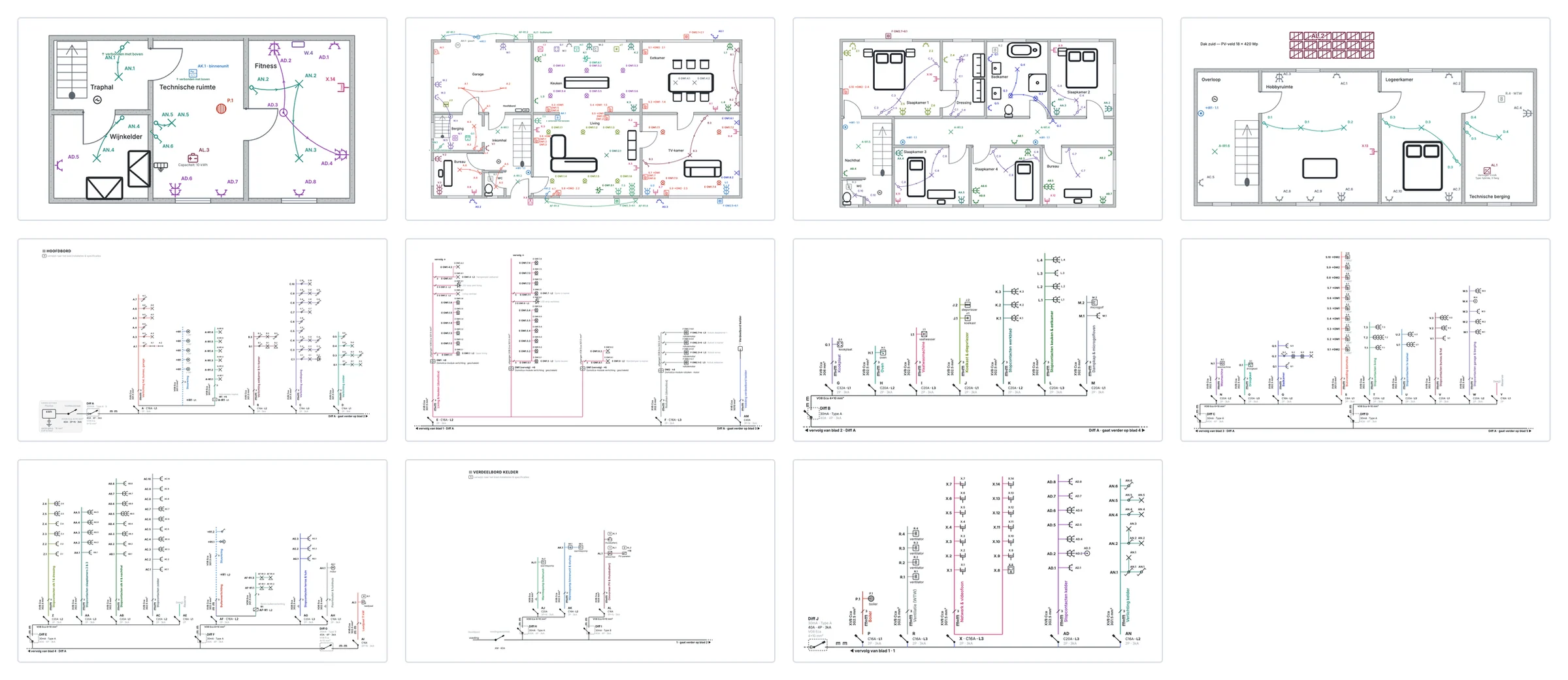

Aperçu en couleur de toutes les feuilles de dessin de la villa d'exemple : les schémas de situation de la cave, du rez-de-chaussée, de l'étage et du grenier, et les sept feuilles du schéma unifilaire, cinq du tableau principal et deux du tableau de la cave — Toutes les feuilles de la villa, directement sorties de SUPLAN Ouvrir en taille réelle

Les trois exemples

Du plus petit au plus grand. Chaque exemple a sa propre page, avec les feuilles en grand format, le schéma de situation et un parcours commenté de l'installation. Les dossiers d'exemple sont en néerlandais : les mentions sur les rendus le sont donc aussi, le commentaire les traduit au fil du texte.

Exemple 1 Appartement
Appartement sur un seul niveau, 9,6 × 7,2 m

Un seul différentiel 30 mA pour tout le logement, huit disjoncteurs, le tout sur une feuille.

Niveaux
1

Différentiels
1

Disjoncteurs
8
Exemple 2 Maison mitoyenne
Maison mitoyenne sur deux niveaux, 10 × 6 m

Un 300 mA sélectif avec un 30 mA en dessous, dix disjoncteurs répartis sur deux feuilles.

Niveaux
2

Différentiels
2

Disjoncteurs
10
Exemple 3 Villa
Maison quatre façades sur quatre niveaux, raccordement triphasé

Dix différentiels, un tableau divisionnaire en cave pour la pompe à chaleur et le photovoltaïque, de la domotique et une borne de recharge.

Niveaux
4

Différentiels
10

Disjoncteurs
40

Comment les exemples ont été réalisés dans SUPLAN

Toutes les images de cette galerie sortent directement de SUPLAN, l'application de SUPCON BV pour les électriciens ; rien n'a été redessiné. Un schéma que vous dressez dans l'application pour un client a la même présentation.

Schéma de situation du rez-de-chaussée de la maison mitoyenne d'exemple, dessiné dans SUPLAN : couloir avec compteur et escalier, débarras avec tableau, séjour et cuisine, chaque appareil avec son code — Le rez-de-chaussée de la maison mitoyenne, tel que SUPLAN le dessine. Le code A.2 du luminaire du couloir figure aussi sur la feuille 1 du schéma unifilaire. Ouvrir en taille réelle

Les schémas de situation: Dessinés niveau par niveau sur le plan, avec les symboles du RGIE de la bibliothèque de l'application.
Les feuilles du schéma unifilaire: SUPLAN les dessine à partir du tableau composé dans le dossier et les répartit sur des feuilles comme dans l'export PDF. À chaque passage figure la feuille où la ligne se poursuit.
Les codes, par exemple A.3: La lettre du circuit, suivie du rang du point dans ce circuit. L'application reprend ce code tel quel sur les deux schémas, l'unifilaire comme celui de situation.
Les couleurs: Chaque circuit a sa couleur, comme dans l'application. Qui préfère s'en passer travaille « sans couleur » dans SUPLAN.
Ce qui ne figure pas ici: Le cadre et le cartouche de la feuille PDF, avec les coordonnées de votre entreprise. Et le contrôle de conformité que l'application fait tourner sur le dossier : il signale entre autres plus de huit disjoncteurs derrière un même 30 mA, un disjoncteur trop fort pour la section de son câble ou un différentiel qui en alimente d'autres sans être sélectif.

L'appartement et la maison mitoyenne ont été montés pour cette galerie, avec leur propre plan, leurs circuits et leurs appareils. La villa est le dossier d'exemple fourni dans SUPLAN ; nous en montrons les feuilles et les niveaux qui apportent le plus par rapport aux deux petits exemples. Pour ce site, quelques couleurs de circuit de la villa ont été remplacées et les murs sont représentés autrement que dans l'application. Les circuits, les codes et la répartition des feuilles sont identiques.

Les dossiers d'exemple sont en néerlandais, d'où les mentions néerlandaises sur les rendus, comme « gaat verder op blad 2 ». Quand l'interface de SUPLAN est en français, ce renvoi devient « suite à la feuille 2 » sur le schéma.

Essayer SUPLAN Le schéma unifilaire dans SUPLAN, sur suplan.be

Trois logements côte à côte

Les mêmes questions pour les trois. Les chiffres sont comptés dans les dossiers eux-mêmes : comptent comme disjoncteurs les circuits qui ont leur propre disjoncteur ; les feuilles sont celles du schéma unifilaire telles que le PDF les répartit.

Comparaison des trois logements d'exemple
Caractéristique	Appartement	Maison mitoyenne	Villa
Niveaux	1	2 : rez-de-chaussée et étage	4 : de la cave au grenier
Raccordement	monophasé, 40 A	monophasé, 40 A	triphasé 3 × 400 V + N, 40 A
Différentiel général	30 mA type A, le seul	300 mA type A, sélectif	300 mA type A, sélectif
Différentiels 30 mA	1	1	9, dont 2 de type B
Disjoncteurs	8	10	40, dont 2 de réserve
Tableaux	1	1	2 : tableau principal et tableau de la cave
Feuilles du schéma unifilaire	1	2	7
Appareils sur un circuit propre	plaque de cuisson, four, lave-vaisselle, machine à laver	plaque de cuisson, four, lave-vaisselle, machine à laver	en plus : sèche-linge, chauffe-eau, ventilation, borne de recharge, pompe à chaleur et onduleur
Commande	interrupteurs simples	interrupteurs, un va-et-vient	aussi un télérupteur, un relais et deux modules domotiques

Quel exemple pour le logement de votre client

Un studio ou un appartement avec un seul tableau et peu de circuits : commencez par l'exemple 1. Regardez surtout comment tout dépend d'un seul différentiel et comment la salle de bain tient sur un circuit.
Une maison mitoyenne, une trois façades ou une petite quatre façades sur deux niveaux : l'exemple 2 montre la cascade du 300 mA vers le 30 mA et un schéma qui tient sur deux feuilles.
Une maison plus grande avec pompe à chaleur, panneaux photovoltaïques, borne de recharge ou domotique : l'exemple 3. Vous y voyez aussi comment un deuxième tableau et des circuits triphasés apparaissent sur le schéma.
Une rénovation ou une extension : le schéma représente l'installation telle qu'elle est après les travaux. Un circuit en plus ? Recomptez les disjoncteurs derrière chaque 30 mA, et mettez aussi le schéma de situation à jour.

Ce qui change quand le logement grandit

Un, deux puis dix différentiels

Sur la feuille de l'appartement, il n'y a qu'un différentiel, A, marqué 30mA · Type A, avec les huit circuits A à H en dessous. La maison mitoyenne en compte deux. Sur la feuille 1, A porte 300mA · Type A · S et ne protège directement que l'éclairage, les circuits A et B ; sur la feuille 2, B, en 30mA · Type A, dépend de A et alimente les circuits C à J. La villa aligne dix différentiels : A en 300 mA et neuf en 30 mA, de B à J, chacun pour un groupe : cuisine, pièces humides, prises par niveau, extérieur, borne de recharge, pompe à chaleur, photovoltaïque et cave.

À noter : le S à côté de A n'apparaît qu'à partir de la maison mitoyenne, dès qu'un différentiel dépend de A. Et dans l'appartement comme dans la maison mitoyenne, il y a exactement huit disjoncteurs derrière le 30 mA. Pourquoi huit, précisément : la réponse est dans les questions.

Trois phases et un deuxième tableau

La villa est raccordée en triphasé. Pour chaque circuit bipolaire, le schéma unifilaire indique la phase : le circuit E, sur la feuille 2 du tableau principal, est sur L2 ; le chauffe-eau P, sur la feuille 2 du tableau de la cave, est sur L1. La borne de recharge, l'unité extérieure de la pompe à chaleur et l'onduleur sont des circuits triphasés (3P+N), à cinq conducteurs. La cave abrite un tableau divisionnaire, alimenté depuis le tableau principal par un seul disjoncteur de 40 A. Sur le schéma unifilaire, ce tableau reçoit sa propre série de feuilles, avec en bas à gauche le renvoi vers ce disjoncteur d'alimentation.

Feuille 2 du tableau de la cave de la villa d'exemple en couleur : différentiel J de 30 mA avec les circuits du chauffe-eau P sur L1, de la ventilation R, du réseau et du vidéophone X et des prises AD sur L3, et de l'éclairage de la cave AN sur L2 — Feuille 2 du tableau de la cave de la villa d'exemple, tirée de SUPLAN : à côté de chaque disjoncteur, la phase, L1 pour le chauffe-eau P, L3 pour la ventilation R. Ouvrir en taille réelle

Comment lire les exemples

Cinq repères, toujours à la même place sur chaque feuille. Une fois connus, chaque exemple se lit en quelques minutes.

L'alimentation commence à gauche.
Le gestionnaire de réseau, le compteur, la mise à la terre (boucle de terre et liaison équipotentielle) et le disjoncteur général. Sur une feuille de suite, une flèche marque à cet endroit « vervolg van blad 1 » ; dans l'interface en français, SUPLAN écrit « suite de la feuille 1 ».
Vient ensuite le différentiel.
Son nom et ses caractéristiques figurent au-dessus du symbole. Pour l'appartement : Diff A, puis 30mA · Type A et 40A · 2P · 3kA ; pour le différentiel général de la maison mitoyenne et de la villa, on lit 300mA au lieu de 30mA.
Chaque circuit est une ligne verticale.
En bas, le disjoncteur et le code du circuit, par exemple C16A pour l'éclairage de l'appartement. Le long de la ligne figure le câble du circuit, avec à côté le signe du mode de pose.
Les points sont en haut.
A.3 désigne le troisième point du circuit A. Un interrupteur et les luminaires qu'il commande se trouvent ensemble sur une même branche.
Le même code figure sur le schéma de situation.
Cherchez A.3 sur le plan et vous trouvez l'appareil dans la pièce. Vous vérifiez ainsi que chaque point du schéma existe bien dans le logement, et inversement.

Ce qu'il faut regarder en comparant avec le schéma d'un client

Chaque disjoncteur y figure, même un disjoncteur de réserve sans câble : dans la villa, il apparaît comme « Reserve (leeg) », réserve vide.
Les codes concordent trois fois : sur l'étiquette du tableau, sur le schéma unifilaire et sur le schéma de situation.
Le disjoncteur correspond au câble. Dans les exemples : 16 A sur 1,5 mm², 20 A sur 2,5 mm², 32 A sur 6 mm². Un disjoncteur trop fort sur un câble trop fin est une remarque classique lors d'un contrôle.
Salle de bain, prises et appareils sont derrière un 30 mA. C'est ainsi que les trois exemples sont dessinés.
Un S là où d'autres différentiels dépendent du premier, comme A sur la feuille 1 de la maison mitoyenne, et pas dans l'appartement.
Les feuilles s'enchaînent. Quand le schéma s'étend sur plusieurs feuilles, chaque passage indique la feuille où il continue.

Un exemple n'est pas un modèle à recopier

Ces logements n'existent pas. Leur disposition, leurs circuits et leurs appareils ont été choisis pour montrer quelque chose : à quoi ressemble un petit tableau, ce que fait une cascade, comment un deuxième tableau entre dans le schéma. Un schéma unifilaire appartient à une seule installation et la représente telle qu'elle a été réellement posée, avec les vrais câbles, les vrais disjoncteurs et les codes inscrits au tableau. Recopier un exemple, c'est livrer un schéma qui ne correspond pas à l'installation, et c'est précisément ce qui saute aux yeux lors d'un contrôle. L'organisme agréé juge ce qui est réellement installé.

Pour les électriciens de toute la Belgique

Le RGIE est un seul règlement pour tout le pays. En Wallonie, à Bruxelles et en Flandre, un contrôle demande donc le même schéma unifilaire et le même schéma de situation, avec les mêmes symboles. Les collègues néerlandophones parlent de l'AREI, de l'ééndraadschema et du situatieschema : c'est pourquoi cette galerie existe aussi en néerlandais, avec les mêmes logements et les mêmes feuilles.
