Schéma unifilaire d'une villa avec tableau en cave

Le plus grand exemple de la galerie : une maison quatre façades avec cave, rez-de-chaussée, étage et grenier. Raccordement triphasé, dix différentiels, quarante disjoncteurs et un deuxième tableau dans la cave. On y trouve de la domotique, une borne de recharge, une pompe à chaleur, des panneaux photovoltaïques et une batterie domestique. Le schéma unifilaire compte sept feuilles. Vous voyez ci-dessous d'abord toutes les feuilles réunies, puis la feuille 2 du tableau principal, le tableau de la cave au complet et trois extraits du schéma de situation, tous en couleur, avec une couleur par circuit.

Comment les sept feuilles sont réparties

• Tableau principal, feuilles 1 à 5. Le raccordement, le différentiel général A de 300 mA (sélectif), l'éclairage et la domotique directement en dessous, puis les différentiels B à G de 30 mA : cuisine, pièces humides, prises du rez-de-chaussée, prises des étages, extérieur et borne de recharge.
• Tableau de la cave, feuilles 1 et 2. Les différentiels H (pompe à chaleur), I (onduleur et batterie domestique) et J (cave). Chaque tableau reçoit sa propre série de feuilles, avec son nom en haut.

La rangée du haut réunit les schémas de situation, un par niveau. Les deux rangées du bas forment le schéma unifilaire : d'abord les cinq feuilles du tableau principal, puis, avec leur propre titre, les deux feuilles du tableau de la cave. Chaque circuit garde la même couleur sur toutes les feuilles, ce qui permet de le suivre du schéma unifilaire jusqu'au plan.

Tableau principal, feuille 2 : domotique et alimentation du tableau de la cave

1. En bas à gauche, « vervolg van blad 1 · Diff A » (suite de la feuille 1). Tout ce qui figure sur cette feuille dépend directement du 300 mA général. En bas à droite, la même ligne continue vers la feuille 3.
2. Le circuit E (C16A, phase L2) alimente le module domotique DM1. Le module commute huit sorties : les spots du séjour, le luminaire central, un ruban LED, les suspensions de la salle à manger, les spots et un ruban LED dans la cuisine, les spots et les appliques du coin TV. Le nom en gris à côté de chaque sortie indique ce qu'elle commande. Le « ×6 » à côté de DM1 ne compte pas des sorties mais les boutons-poussoirs qui commandent le module : six boutons-poussoirs domotiques au rez-de-chaussée, sur l'alimentation de bus (circuit S).
3. Un code comme E-DM1.5.3 se lit de gauche à droite : circuit E, module DM1, sortie 5, point 3. Chaque spot se retrouve ainsi séparément sur le schéma de situation.
4. Quand un module ne tient pas dans une colonne, la mention « vervolg » (suite) apparaît en haut et le module continue dans la colonne suivante, avec « DM1 (vervolg) » en dessous.
5. Le circuit F alimente le module de volets DM2. Chaque moteur de volet utilise deux sorties, montée et descente : d'où F-DM2.1+2. Le « ×4 » à côté correspond aux quatre boutons-poussoirs des volets.
6. Le circuit AM, tout à droite, est un disjoncteur de 40 A, triphasé (3P+N), avec un câble de 5G10 mm². Il alimente le tableau de la cave, dont le nom figure en haut de la ligne. Par AM, les différentiels H, I et J du tableau de la cave dépendent eux aussi du différentiel général ; sur la feuille 1, celui-ci porte donc « 300mA · Type A · S ».

Tableau de la cave : feuilles 1 et 2

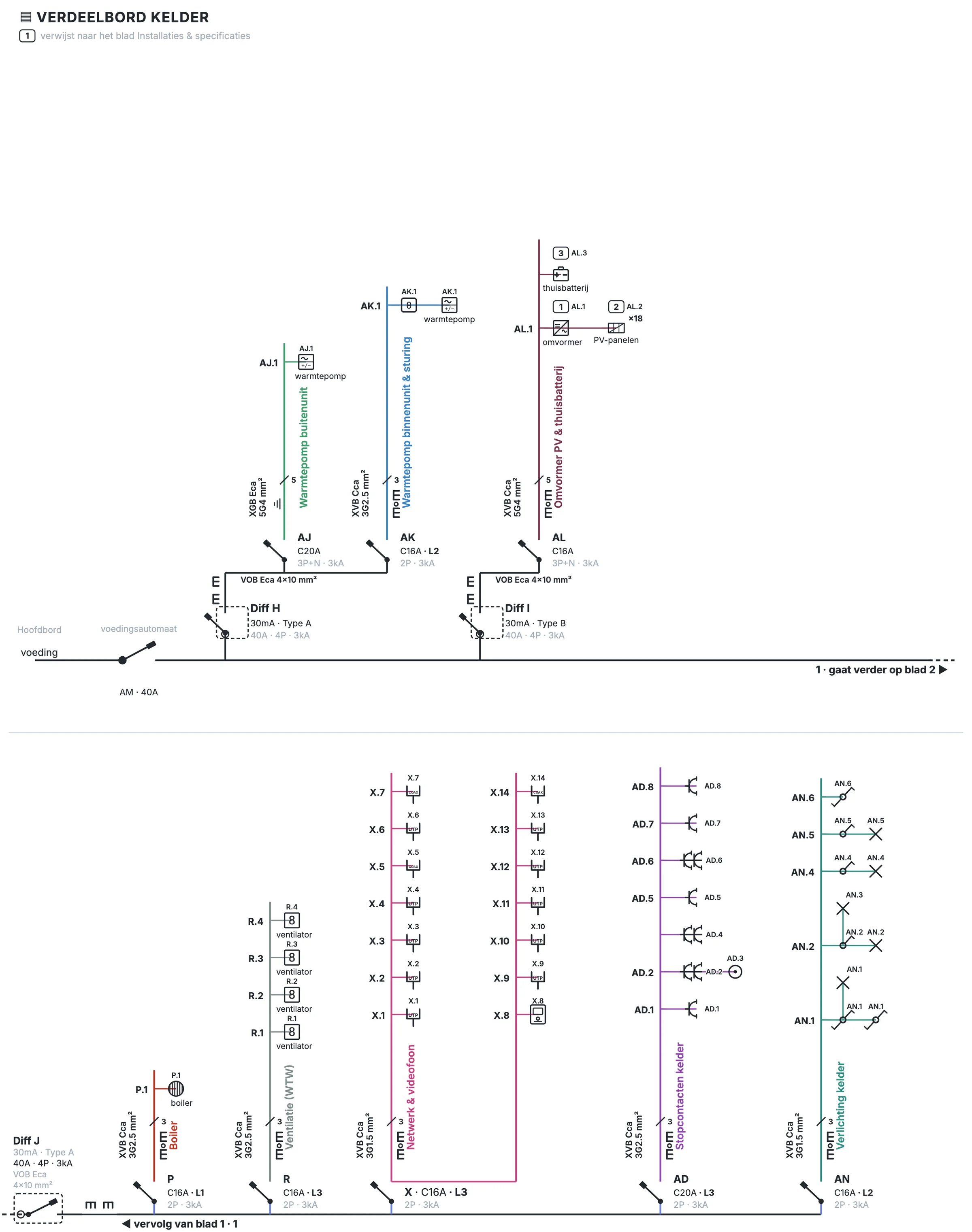

Le tableau de la cave a sa propre série de deux feuilles, avec « Verdeelbord kelder » (tableau de la cave) en haut. Sur la feuille 1, l'alimentation arrive en bas à gauche depuis le tableau principal, par le disjoncteur AM de 40 A. Suivent deux différentiels de 30 mA. H, de type A, alimente l'unité extérieure de la pompe à chaleur (AJ, C20A, triphasé 3P+N) et l'unité intérieure avec sa régulation (AK, C16A sur L2). I, de type B, alimente l'onduleur des panneaux photovoltaïques et la batterie domestique (AL, C16A, 3P+N). En bas à droite figure « gaat verder op blad 2 » (suite à la feuille 2).

La feuille 2 reprend la ligne avec « vervolg van blad 1 » (suite de la feuille 1) et montre le différentiel J : 30 mA, type A, 40 A, tétrapolaire, comme tous les différentiels de cette villa.

• P, le chauffe-eau, sur la phase L1.
• R, la ventilation double flux, avec quatre points. R.4 est l'unité elle-même, au grenier.
• X, le réseau et le vidéophone, avec quatorze points répartis dans toute la maison.
• AD et AN : les prises et l'éclairage de la cave.

Remarquez qu'un circuit ne figure pas sur la feuille de son niveau, mais sur celle du tableau d'où il part. Le circuit X part de la cave et a pourtant des points jusqu'au grenier.

Où « Type B » apparaît sur les feuilles

Pour deux différentiels de la villa, on lit « 30mA · Type B » au lieu de « Type A ». I figure ci-dessus, sur la feuille 1 du tableau de la cave, avec l'onduleur des panneaux photovoltaïques et la batterie domestique. G se trouve sur la feuille 5 du tableau principal, avec la borne de recharge de 11 kW (un circuit triphasé à cinq conducteurs) ; cette feuille apparaît en petit dans l'aperçu en haut de la page, et en entier dans le dossier.

Donner un 30 mA propre à l'onduleur est un choix de ce dossier d'exemple. Un onduleur peut aussi dépendre directement du 300 mA général, et un 30 mA risque de déclencher intempestivement avec un onduleur. Pourquoi une borne de recharge ou un onduleur demande un type B, et quand un type A suffit, est expliqué dans le chapitre sur les différentiels d'un ouvrage de référence consacré au schéma unifilaire. Ce qui est accepté, c'est l'organisme agréé qui en décide.

Le schéma de situation : grenier, chambre et local technique

Au-dessus du plan du grenier figure le champ photovoltaïque du versant sud : dix-huit panneaux de 420 Wp, regroupés en un seul point, AL.2. L'onduleur, AL.1, est installé dans le local technique, avec ses caractéristiques : 6 kVA, hybride, triphasé. Dans la même pièce se trouve l'unité de ventilation (R.4), l'appareil du circuit R du tableau de la cave. Sur le palier, un bouton-poussoir commande le télérupteur de la cage d'escalier.

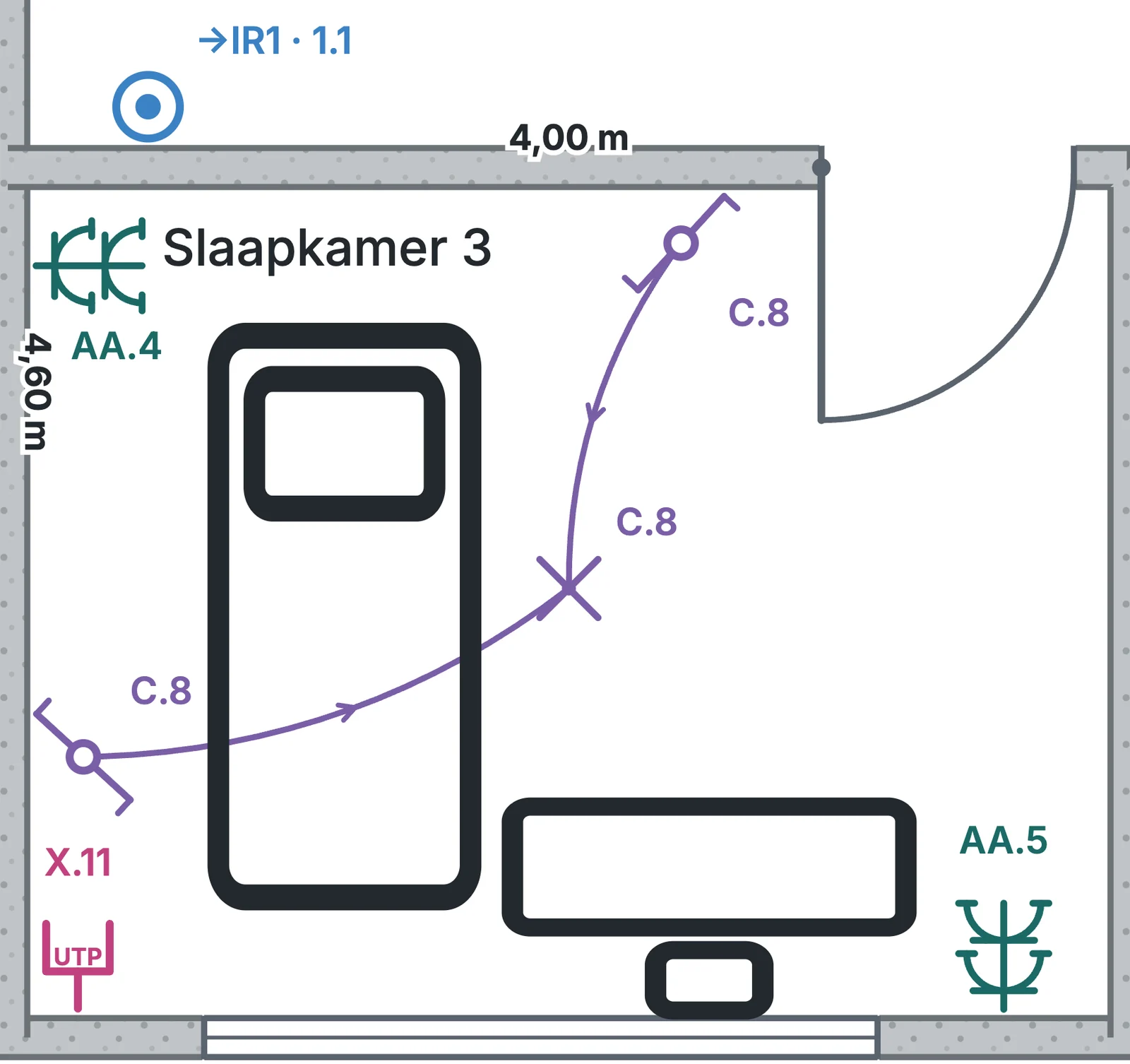

À l'étage, la chambre 3 compte un seul point lumineux, sur le circuit C, l'éclairage de l'étage. Il se commande par deux interrupteurs va-et-vient, près de la porte et à côté du lit ; le luminaire et les deux va-et-vient portent le même code, C.8. S'y ajoutent deux prises doubles du circuit AA (AA.4 et AA.5), une prise réseau (X.11) du circuit X, qui part de la cave, et les dimensions de la pièce : 4,00 sur 4,60 m. Au-delà du mur, on aperçoit encore un bouton-poussoir avec une flèche vers le télérupteur IR1.

Dans le local technique de la cave : l'unité intérieure de la pompe à chaleur (AK.1), la batterie domestique de 10 kWh (AL.3), le chauffe-eau (P.1) et la borne principale de terre. La mention « verbonden met boven » (relié à l'étage au-dessus) signifie qu'un point a son pendant au niveau supérieur : l'interrupteur va-et-vient de l'éclairage de la cave (AN.1), qui fonctionne avec un va-et-vient au rez-de-chaussée, et l'unité intérieure (AK.1), reliée au thermostat du séjour.

Le circuit AL s'étend ainsi sur trois endroits : l'onduleur au grenier, les panneaux sur le toit et la batterie dans la cave. Sur le schéma unifilaire, ils sont réunis sur un seul circuit, chacun avec son propre point.

Ce que la villa montre et que les petits exemples ne montrent pas

• Un raccordement triphasé, avec pour chaque circuit bipolaire la phase sur laquelle il se trouve.
• Un deuxième tableau avec sa propre série de feuilles et un circuit d'alimentation sur le tableau principal.
• Deux différentiels de type B.
• Des modules domotiques, un télérupteur et un relais, avec leurs sorties sous des codes distincts.
• Des disjoncteurs de réserve qui restent sur le schéma, même sans câble.
